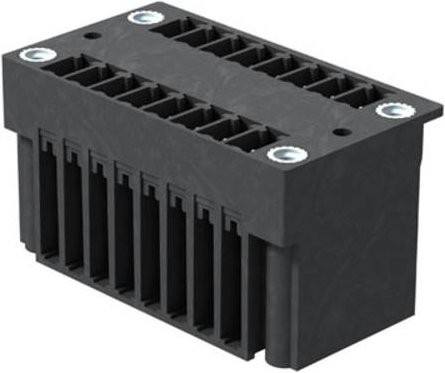

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Dank der innovativen Bauweise ermöglicht das Bauteil die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf der Leiterplatte spart und die Montage in nur einem einzigen Arbeitsgang optimiert.

Mit einer Polzahl von 24 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen für eine zuverlässige elektrische Verbindung und eine langlebige Qualität. Die Abgangsrichtung von 90 ° (liegend) sowie die Anordnung der Anschlüsse in einer Ebene ermöglichen einen idealen, frontplattenschlüssigen Zugang, was die spätere Handhabung und Wartung erheblich erleichtert.

Technische Details unterstreichen die Leistungsfähigkeit dieses Komponenten-Sets: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bis zu 10 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Fixierung während des Lötens garantiert. Zudem bietet das Design integrierten Platz für Beschriftungen und eine einfache Kodierung, sodass du eine fehlerfreie Zuordnung der Verbindungen in komplexen Schaltungen sicherstellen kannst.
