Diese professionelle dreipolige Erdungs- und Kurzschließvorrichtung der Marke DEHN bietet eine hochzuverlässige Lösung für anspruchsvolle elektrische Sicherheitsanwendungen. Die Vorrichtung wurde präzise nach den geltenden Normen DIN VDE 0683-100 (EN/IEC 61230) gefertigt, um maximale Sicherheit bei der Erdung und zum Schutz gegen Kurzschlüsse zu gewährleisten. Mit ihrer robusten Bauweise und der hochwertigen Ausführung in silber ist sie ein unverzichtbares Werkzeug für technische Installationen.

Die technische Leistungsfähigkeit zeigt sich besonders in der Auslegung auf einen maximalen Kurzschlussstrom von 42,0 kA bei einer Dauer von 0,5 s. Für eine optimale Leitfähigkeit ist die Vorrichtung für einen Seilquerschnitt von 150 mm² konzipiert. Die phasenseitige Bestückung erfolgt mit drei stabilen Kugelkopfhauben (starr, Ø25 mm), während die erdseitige Seite mit einem praktischen Erdanschlussstück inklusive Flügelmutter ausgestattet ist, was eine effiziente und schnelle Handhabung ermöglicht.

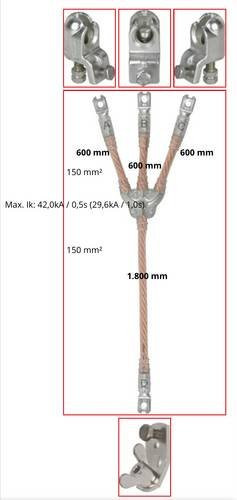

Die Konstruktion zeichnet sich durch klare Dimensionen aus, um eine präzise Anwendung vor Ort zu unterstützen. Die Längen der Segmente sind wie folgt definiert: Die Längen A, B und C betragen jeweils 600 mm, während die Länge D auf 1800 mm festgelegt ist. Durch diese spezifische Geometrie und die hochwertige Materialbeschaffenheit stellt diese Erdungsvorrichtung sicher, dass elektrische Spannungen kontrolliert abgeleitet werden können, was die Sicherheit Ihrer Anlagen nachhaltig erhöht.
