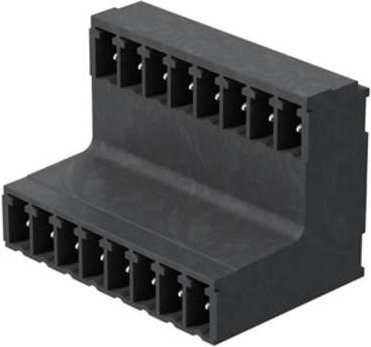

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder ist gezielt für den Reflow-Lötprozess konzipiert und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Dies spart wertvollen Platz auf Ihrer Leiterplatte und optimiert die Komponentenplatzierung in einem einzigen Arbeitsgang.

Mit einer Polzahl von 32 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitlich geschlossene Bauweise unterstreichen die hochwertige Verarbeitung. Dank der 90° Abgangsrichtung (liegend) und der Anordnung der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert.

Die technische Zuverlässigkeit wird durch die verzinnten Anschlüsse und die robuste Materialbeschaffenheit sichergestellt. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Ein praktisches Detail ist der integrierte Platz für Beschriftungen und Kodierungen, wodurch eine eindeutige Identifizierung der Kontakte in komplexen Schaltungen problemlos möglich ist. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Verbindung während des Lötens garantiert.
