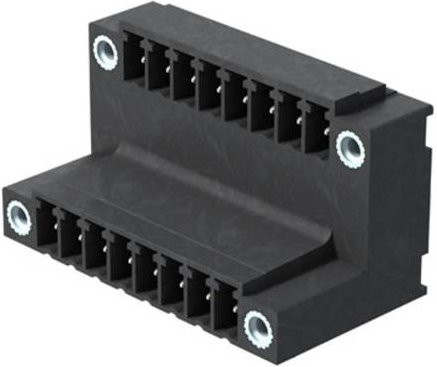

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie optimierst du deine Produktionsabläufe und sparst wertvolle Zeit.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder einzelnen Reihe gewährleistet, was die Handhabung und Wartung erheblich erleichtert. Mit einer Polzahl von 18 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem vollkommen layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnte Oberfläche sorgen für eine zuverlässige elektrische Verbindung und eine langlebige Qualität.

Für eine fehlerfreie Bestückung bietet die Stiftleiste integrierten Platz für Beschriftungen sowie Möglichkeiten zur Kodierung. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit des Bauteils: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Lötstiftlänge von 3,2 mm und einem stabilen Flansch ist dieser Lötanschluss die ideale Wahl für professionelle Leiterplattenanwendungen, bei denen es auf Kompaktheit und Präzision ankommt.
