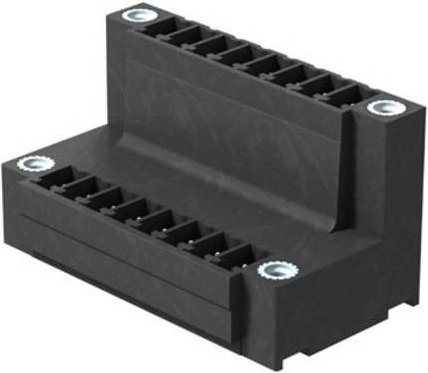

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Dank der innovativen Bauweise ermöglicht das Bauteil die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Das Design der SCDV-THR Stiftleiste überzeugt durch eine praktische 90°-Abgangsrichtung, die eine liegende Ausrichtung ermöglicht. Die Anschlüsse sind in zwei versetzten Ebenen angeordnet, wodurch du einen freien Zugang zu jeder einzelnen Reihe erhältst. Mit einer Polzahl von 24 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich somit nahtlos in bestehende Designs integrieren. Die schwarze Ausführung sorgt zudem für eine klare optische Abgrenzung auf der Platine.

Für maximale Zuverlässigkeit im Betrieb ist der Steckverbinder verzinnt und für elektrische Belastungen bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt. Mit einer Stromtragfähigkeit von bis zu 17,5 A (IEC) bietet er eine stabile Verbindung für deine Komponenten. Ein besonderes praktisches Detail ist der integrierte Platz für Beschriftungen und Kodierung, der eine eindeutige Identifizierung und Fehlervermeidung während der Bestückung unterstützt. Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Fixierung während des Lötens garantiert.
